概述：

CAD里面的pgp文件，是有命令图标和对应的快捷键。使用者既可以找寻命令图标来操作绘图，也可以通过输入快捷键名称，来快速绘图。但很多人对于这些命令的快捷键并不熟悉，因此下面笔者将总结一些常用的CAD快捷键命令，并且解释一下其相对应的中文含义。

正文：

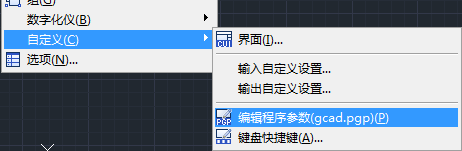

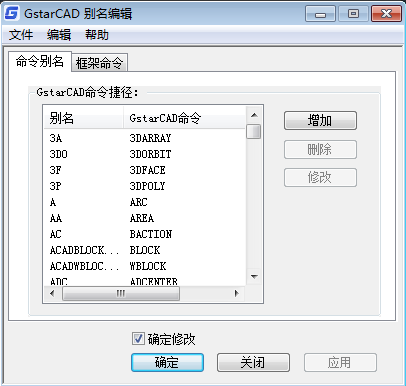

为了提高绘图效率，设计人员常常使用“快捷键”来代替查找命令图标，但是由于记忆的偏差或者输入的失误，从而导致误操作，降低了工作效率。虽然通过“点击工具菜单-自定义-编辑程序参数打开文件”的方式，可以检索出命令的别名，却缺少了相应的中文含义，十分不方便。

笔者将以“命令+中文命令 +常用快捷键”的介绍方式，具体描述一下，设计人员常用命令的快捷键及其相对应的中文含义。

ARC：创建圆弧 A

BHATCH：使用图案填充封闭区域或选定对象 H、BH

BLOCK：根据选定对象创建块定义 B

BREAK：部分删除对象或把对象分解为两部分 BR

CHAMFER：给对象的边加倒角 CHA

CIRCLE：创建圆形 C

COPY：复制对象 CO、CP

DIMALIGNED：创建对齐线性标注 DAL

DIMANGULAR：创建角度标注 DAN

DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注 DBA

DIMCENTER：创建圆和圆弧的圆心标记或中心线 DCE

DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注 DCO

DIMDIAMETER：创建圆和圆弧的直径标注 DDI

DIMEDIT：编辑标注 DED

DIMLINEAR：创建线性尺寸标注 DLI

DIMORDINATE：创建坐标点标注 DOR

DIMOVERRIDE：替代标注系统变量 DOV

DIMRADIUS：创建圆和圆弧的半径标注 DRA

DIMSTYLE：创建或修改标注样式 D

DIMTEDIT：移动和旋转标注文字 DIMTED

DIST：测量两点之间的距离和角度 DI

DONUT：绘制填充的圆和环 DO

ELLIPSE：创建椭圆或椭圆弧 EL

EXTEND：延伸对象到另一对象 EX

LAYER：管理图层和图层特性 LA

LAYOUT：创建新布局，重命名、复制、保存或删除现有布局 LO

LEADER：创建一条引线将注释与一个几何特征相连 LEAD

LENGTHEN：拉长对象 LEN

LINE：创建直线段 L

LINETYPE：创建、加载和设置线型 LT

MEASURE：将点对象或块按指定的间距放置 ME

MIRROR：创建对象的镜像副本 MI

MLINE：创建多重平行线 ML

MOVE：在指定方向上按指定距离移动对象 M

MTEXT：创建多行文字 T、MT

OFFSET：创建同心圆、平行线和平行曲线 O

OSNAP：设置对象捕捉模式 OS

PEDIT：编辑多段线和三维多边形网格 PE

PLINE：创建二维多段线 PL

POINT：创建点对象 PO

POLYGON：创建闭合的等边多段线 POL

RECTANG：绘制矩形多段线 REC

SCALE：在 X、Y 和 Z 方向等比例放大或缩小对象 SC

SPLINEDIT：编辑样条曲线对象 SPE

STRETCH：移动或拉伸对象 S

THICKNESS：设置当前三维实体的厚度 TH

TOLERANCE：创建形位公差标注 TOL

TORUS：创建圆环形实体 TOR

TRIM：用其他对象定义的剪切边修剪对象 TR

WEDGE：创建三维实体使其倾斜面尖端沿 X 轴正向 WE

XLINE：创建无限长的直线（即参照线） XL

ZOOM：放大或缩小当前视口对象的外观尺寸 Z
