摘要

生成对应于标注序号的明细表，可以对标有序号的零件进行描述。在以往的相关制图中，这部分工作需要占用设计人员的很多时间，无形中加大了工作量。基于这种考虑，在龙8CAD机械软件中，提供了丰富的标注序号、明细表生成及明细表处理功能。

正文

在龙8CAD机械软件中，通过序号与明细表的关联，可以很好的实现对零件的说明，同时明细表是自动生成的，对于明细表的行数以及位置，都可以按照默认的情况执行。

在龙8CAD机械软件中，调用菜单栏【龙8机械】→【序号/明细表】→【明细表生成】或输入“GMPARTLIST”命令，然后就会有如下提示和操作：

提示：请选择明细表方向和本栏最高一点或指定位置[S]或指定本列明细表行数[C]：

操作：在绘图区域内点取明细表的起始点或回车以默认的标题栏右上角点为起始点。

提示：本栏明细表最高一点/<回车输入数目>：

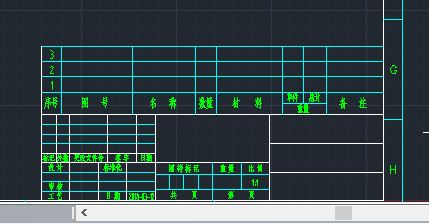

操作：点取最高点或输入明细表的格数，回车确定生成后系统将自动生成与标注序号对应的明细表，如下1图所示。

1．在生成明细表行数的时候，如果输入的行数小于命令行默认的行数时，将会再次出现提示以便让确定剩下的明细表行数的位置，当输入的行数值大于命令行中默认的行数值时，将按照默认的行数值进行处理

2．重新生成的明细表将自动取代原有明细表内容。

3．明细表生成与编辑一般作为设计的最后一道工序，建议用户不要提前使用。
