摘要：

在龙8CAD暖通风管设计中，风管都是用吊架吊起或是支架支起来的。那么绘图时候吊架和支架的绘制是一项比较繁琐的工作。龙8暖通软件中提供了绘制风管的模块，该模块中提供了绘制吊架和支架的功能。本文介绍如何使用龙8暖通绘制风管吊架和支架

正文：

风管吊架

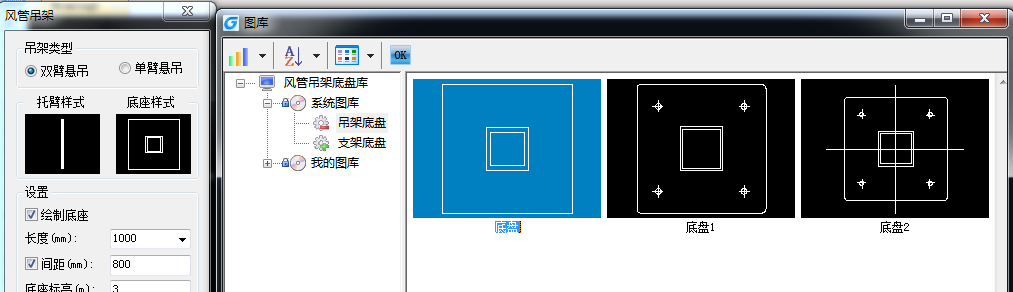

双击样式图可以进入图库进行选择托臂样式和底座样式

菜单：[通风空调]→[风管设备] →[风管吊架]

功能：沿风管按指定间距布置吊架；

命令行提示： 选择布置点:

1、软件提供两种吊架可以选择：双臂悬吊和单臂悬吊；

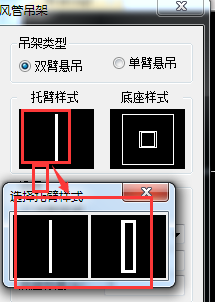

2、用户可以点击托臂样式示意图选择托臂样式，点击底座样式示意图选择底座的样式；

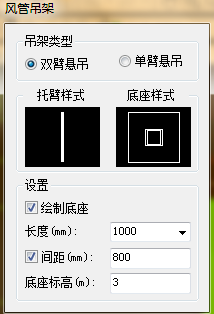

3、参数设置，勾选绘制底座后，显示底盘，不勾选则不进行显示；长度为托臂的长度，间距为连续绘制时下一个吊架与前一个吊架的间距；标高为底盘的标高，托臂的标高根据风管底部的标高进行设置；

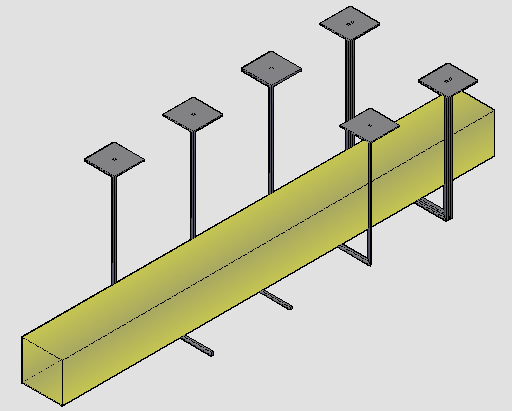

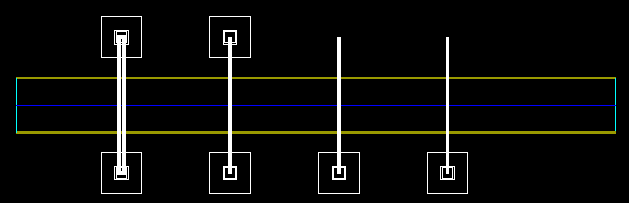

4、连续绘制时，根据所布置的风管的基线和间距预算下一个吊架的位置；

风管支架

菜单：[通风空调]→[风管设备] →[风管支架]

功能：沿风管按指定间距布置吊架；

命令行提示： 选择墙上一点:

选择布置位置或[换向(C)]:

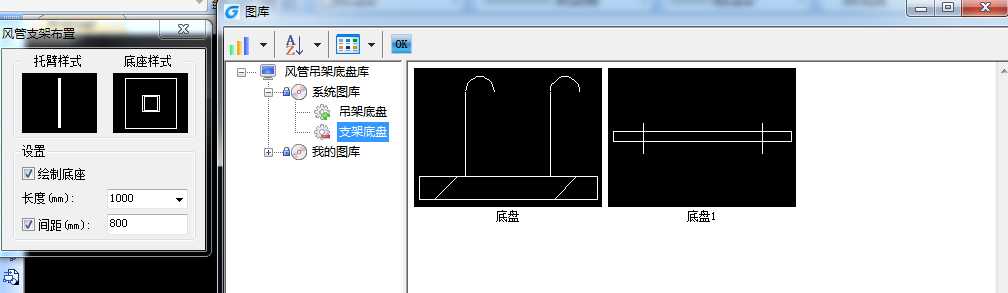

1、用户可以点击托臂样式示意图选择托臂样式，点击底座样式示意图选择底座的样式；

2、参数设置，勾选绘制底座后，显示底盘，不勾选则不进行显示；长度为托臂的长度，间距为连续绘制时下一个吊架与前一个吊架的间距；

3、用户选择墙上的一点开始布置，如果支架的朝向不合理，可以按关键字C进行幻象；

4、连续绘制时，根据所点选的墙或线和间距预算下一个吊架的位置；

5、支架的标高，用户不能手动设置支架的标高，在支架布置后，软件判断支架是否有相应风管进行支撑，若有则使用风管底部标高，反之则使用0标高；
