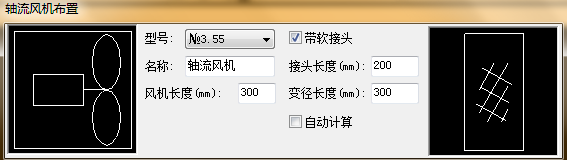

轴流风机

菜单：[通风空调]→[风管设备] →[轴流风机]

功能：沿风管或指定位置插入轴流风机

1、左侧轴流风机图块可通过单击图形进入图库，选择轴流风机平面图绘制形式；

2、轴流风机型号、名称等参数均可手动指定，同时轴流风机与风管连接处的软接头和天圆地方等局部构件，也可通过该功能自动计算和生成；

空气机组

菜单：[通风空调] →[风管设备]→[空气机组]

功能：对风系统空气机组进行组合、绘制

1、手动选择空气机组各功能段，组合后可对功能段进行参数的输入、顺序的排列等操作；

2、布置的空气机组可选择视图效果，如俯视图、立面图，选择视图形式，如简图、详图；

3、空气机组各功能段的图形，可通过单击“箱段预览”进入图库选择需要绘制的平面图样式；

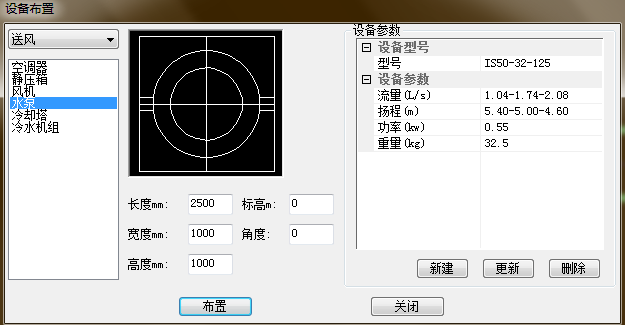

设备布置

菜单：[通风空调] →[风管设备]→[设备布置]

功能：空调风系统设备图块的布置

1、选择需要布置设备所属的系统和设备类型，可以通过单击图形进入图库，选择对应类型的设备图块；

2、设备体型参数可任意输入，软件将自动根据实际尺寸生成三维图形；

3、设备参数可通过新建、更新、删除进行数据管理，比如输入全新的设备型号和设备参数，点击新建即可实现数据的录入；

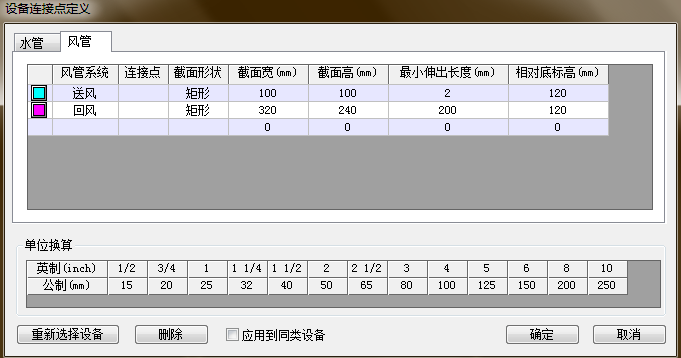

设备连接定义

菜单：[通风空调] →[风管设备]→[设备连接定义]

功能：定义设备与水管、风管的连接位置和类型

1、可以定义设备默认的连管类型，比如定义风机默认的连接风管类型，定义水泵默认的连接水管类型；

2、在对话框中，选择水管、风管对应的页面，可以定义设备连管的位置和管线信息，比如定义风机连接的送风风管截面形状、连接点、连接点截面尺寸等；

设备连管

菜单：[通风空调] →[风管设备]→[设备连管]

功能：按设备连接定义自动连接选中的设备和管线

1、设备连管时，自动将设备与风管进行就近连接，同时生成弯头、三通或立管等连接需要的构件；

2、如框选的设备没有进行设备连接定义，或者定义的管线类型与图面已有的管线类型不符，无法实现自动连接；
