多联机的室内机和室外机绘制好后可以进行多联机设备的连接定义，该功能定义水管连接数据及风管连接点信息。这些定义的点是水管和设备自己动连接时候的设备引出点。负荷分配则可以给多联机设备分配好负荷。本文介绍暖通画图必知，龙8多联机设备的连接定义和负荷分配

正文：

设备连接定义

菜  单：[多联机]→[多联机设备]→[设备连接定义]

功  能：在设备定义水管管连接数据及风管连接点信息,便于水管及风管从设备上引出,和水管与设备的自动连接

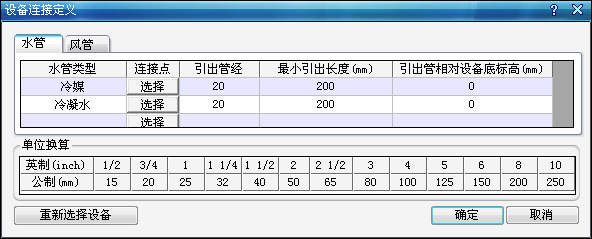

1．选择定义的图块,“设备连接定义”对话框中可设置风管连接位置，方向,尺寸及水管连接位置方向,管径等；

2．定义时,首先选择水管类型或风管类型,图中点取连接点和方向点,管道标高值(指管道或风管中心距设备底部的高度),默认管径或风管尺寸值,最小伸出长度值(图纸尺寸)；

多联机设备负荷分配

菜  单：[多联机]→[多联机设备]→[设备负荷分配]

功  能：分配多联机设备的冷热负荷

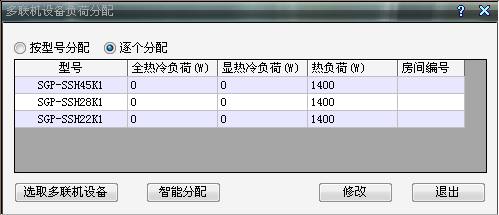

框选需要进行负荷分配的设备，弹出对话框，如图示：

1．手动按型号分配，框选需要分配的多联机设备后，自动以型号为参考，列出框选设备的所有型号，并统一按型号分配实际负荷；

2．手动逐个分配，框选需要分配的多联机设备后，列表形式显示所有设备，逐个输入实际负荷；逐个分配时可以点击“软件智能分配”（需要负荷计算自动布置房间编号的支持）自动填写设备的全冷负荷、显冷负荷、热负荷、房间编号；

多联机设备标注

菜  单：[多联机]→[多联机设备]→[设备标注]

功  能：标注设备型号

命令行提示：请选插入点:

框选需要标注的设备，选择在图中的插入点，标注的文字属性取自“系统设置”；
