多联机模块中的空调是和各种冷媒管、冷凝进行连接的。多联机设计中冷媒管包含冷媒立管和冷媒干管。龙8暖通软件的冷媒管设计采用了新实体技术，布置方便，修改编辑功能也很强大。本文介绍每天学习，龙8暖通多联机冷媒管的绘制。

正文：

冷媒立管

菜单：[多联机]→[冷媒立管]

功能：布置冷媒立管

命令行提示：指定立管位置<任意>或[沿墙(Q)/墙角(X)]:

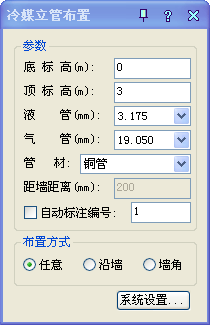

执行该命令后，弹出对话框，如图示：

1、可以修改冷媒立管上下标高、液管气管尺寸和管材等参数；

2、液管和气管的尺寸通过下拉列表选择；

3、自动标注编号：勾选后，布置完立管后会自动调用立管标注功能，需用户指定标注位置；

4、任意布置：选择任意一个点为基准布置立管；

5、沿墙布置：可以选择建筑墙、直线、弧线、多段线作为所沿墙体，根据设置的距墙距离进行布置；

6、墙角布置：可以选择建筑墙的夹角点、直线或弧线的交点作为墙角，根据根据设置的距墙距离进行布置；

冷媒干管

菜单：[多联机]→[冷媒干管]

功能：布置冷媒干管

命令行提示：选择起始点或[管端引出(Z)/管上引出(X)/立管引出(Q)]:

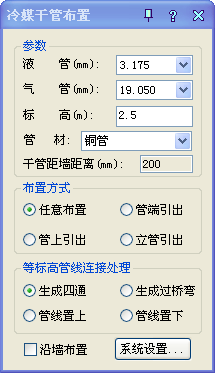

执行该命令后，弹出对话框，如图示：

1、可以修改冷媒干管标高、液管气管尺寸和管材等参数；

2、液管和气管的尺寸通过下拉列表选择；

3、沿墙布置：允许用户设置管线绘制时，相对辅助线偏移指定距离布置；

4、任意布置：可以选择图纸上任意一点作为起始点进行绘制；

5、管道端点引出：选择图上已存在的冷媒干管管线端口，进行引出绘制；

6、管道上点引出：选择图上已存在的冷媒干管管线上一点，进行引出绘制；

7、立管引出：选择冷媒立管，进行引出绘制；

8、等标高管线连接处理：对绘制过程中与其他等标高管线相交的情况，提供四种处理方式：生成四通、生成过桥弯、管线置上和管线置下；
