摘要：

龙8CAD暖通软件的多联机模块中提供了冷凝管的绘制功能，分为冷凝立管和冷凝干管。其中冷凝立管布置提供了多种布置方式 譬如：任意布置、沿墙布置、墙角布置，布置时候会自动识别墙体墙角。冷凝干管则提供了任意布置，端点引出、管道引出、立管引出等多种布置方式。本文介绍加粗重点，龙8暖通多联机模块冷凝管功能的学习。

正文：

龙8CAD暖通——冷凝立管

菜单：[多联机]→[冷凝立管]

功能：布置立管

命令行提示：指定立管位置<任意>或[沿墙(Q)/墙角(X)/旋转90°(Z)/旋转(S)]:

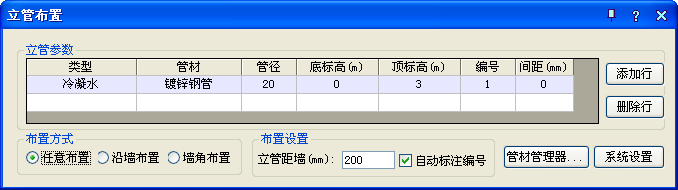

执行该命令后，弹出对话框，如图示：

1.可一次布置多种类型的立管；

2.任意布置：选择任意一个点为基准布置立管；

3.沿墙布置：可以选择建筑墙、直线、弧线、多段线作为所沿墙体，根据设置的距墙距离进行布置；

4.墙角布置：可以选择建筑墙的夹角点、直线或弧线的交点作为墙角，根据根据设置的距墙距离进行布置；

5.设置或增加管道类型，及对应管材、管径、管底标高、管顶标高、编号和多管之间的间距；

6.管线编号：编号根据图纸中已经存在的同类立管计算而得，根据【系统设置】→【绘图设置】中，是否自动补齐缺失的立管编号。如果需要勾选补齐，则会从编号1开始递增查找，只要找到未被使用的编号就进行使用；如果未勾选，则查找已经存在的同类管线中最大的编号，对其加一作为编号。

7.增加绘制管线：可以通过点击按钮添加行增加绘制的管线，也可以通过点击参数表中空白行的类型单元格，在弹出列表中选择需要添加的新管线类型进行添加；

8.删除绘制管线：可以通过点击按钮删除行删除当前选中的绘制管线，也可以通过店家参数表中需要删除的管线行的类型单元格，在弹出列表中选择最后一行空白进行删除；

9.立管的平面图样式和直径由【系统设置】→【绘图设置】中的相应参数决定；

10.自动标注编号：如勾选该项，则会在每组立管布置结束后，自动调用立管标注功能，需用户指定标注位置；

龙8CAD暖通——冷凝干管

菜单：[多联机]→[冷凝干管]

功能：布置干管

命令行提示：选择起始点或[管端引出(X)/管上引出(Z)/立管引出(Q)]:

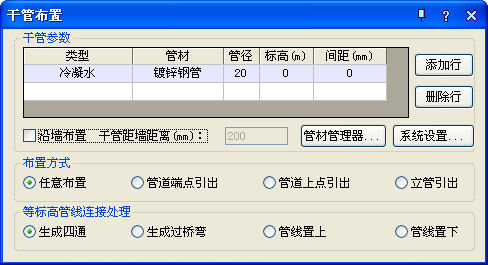

执行该命令后，弹出对话框，如图示：

1.可一次布置多种类型的干管；

2.设置或增加管道类型，及对应管材、管径、标高、多管之间的间距，绘制过程中修改标高软件自动生成合适的扣弯进行连接，间距指得是距离基准线的距离，基准线间距为0；

3.增加绘制管线：可以通过点击按钮添加行增加绘制的管线，也可以通过点击参数表中空白行的类型单元格，在弹出列表中选择需要添加的新管线类型进行添加；

4.删除绘制管线：可以通过点击按钮删除行删除当前选中的绘制管线，也可以通过店家参数表中需要删除的管线行的类型单元格，在弹出列表中选择最后一行空白进行删除；

5.沿墙布置：允许用户设置管线绘制时，总体相对辅助线偏移指定距离布置；

6.任意布置：可以选择图纸上任意一点作为起始点进行绘制；

7.管道端点引出：依次选择需要布置的管线对应的相同类型管线端口，进行引出绘制；

8.管道上点引出：依次选择需要布置的管线对应的相同类型管线上一点，进行引出绘制；

9.立管引出：选择需要布置的管线对应的立管，系统会自动尝试匹配正确的间距，进行引出绘制；

10.等标高管线连接处理：对绘制过程中与其他等标高管线相交的情况，提供四种处理方式：生成四通、生成过桥弯、管线置上和管线置下；
