龙8CAD暖通——分歧管

菜  单：[多联机]→[分歧管]

功  能：分歧管布置

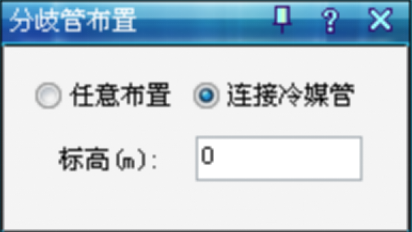

执行该命令后，弹出对话框，如图示：

有两种布置方式可供选择：

1.分歧管【任意布置】:根据输入的标高任意布置分歧管。

2.分歧管【连接冷媒管】:

命令行提示：请选择主管；

命令行提示：请选择支管；

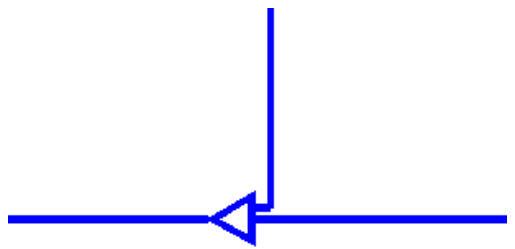

连接后的效果图如下：

3. 分歧管长度及类型属性设置取自系统设置/绘图设置/分歧管设置。

龙8CAD暖通——阀门

菜单：[多联机]→[阀门]

功能：在任意位置布置阀门，或者沿管线布置阀门

命令行提示：选择布置点或[上下翻转(S)/左右翻转(Z)/放大(Q)/缩小(W)/旋转90°(A)/旋转(R)/直径(D)/标高(E)]:

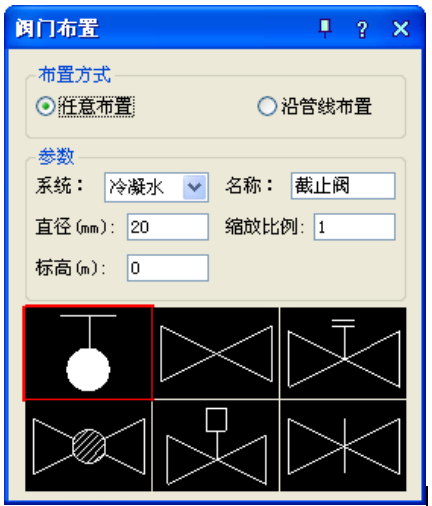

执行该命令后，弹出对话框，如图示：

1.可以修改阀门的名称、直径、缩放比例等参数；

2.任意布置：在图中任意一点不知阀门，阀门的所有参数均来自对话框，如果阀门正常被布置在管线上，则系统、角度和直径参数取自所在管线；

3.沿管线布置：布置过程中自动匹配鼠标点附近的管线，系统、直径、角度和标高参数取自该管线，其他参数取自对话框；

4.布置过程中可以通过命令行旋转角度、翻转操作和缩放功能等；

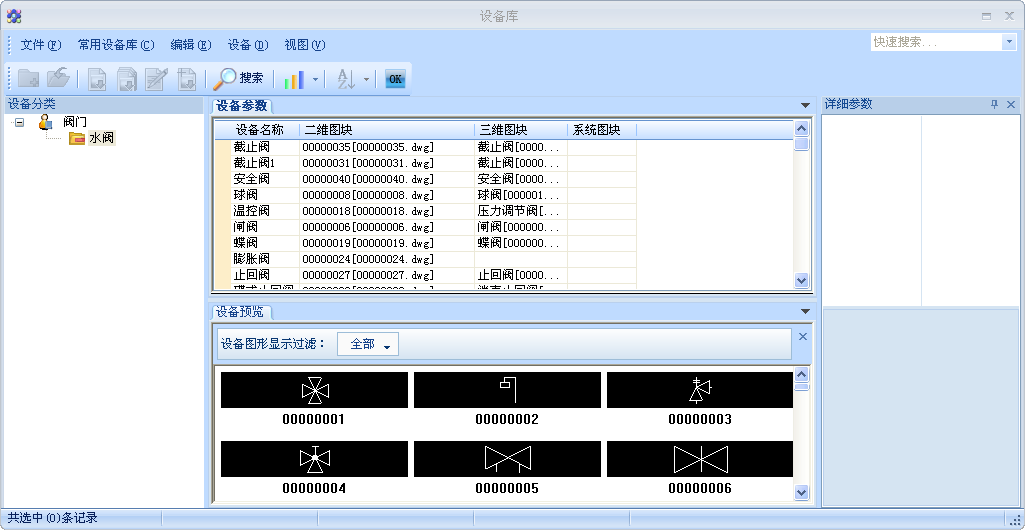

5.界面提供6种常用阀门，方便用户布置多种阀门时的切换操作，同时用户可以通过双击阀门预览图，修改该位置的常用阀门类型，会弹出对话框，如下图：

用户可以通过双击设备参数中的设备名称项，将该阀门自定义为常用阀门。
