摘要：

一般暖通绘图是繁琐的，CAD图纸的处理需要耗费大量的时间和精力。CAD暖通多联机布置好室内室外机后，管线布置好后，细节的处理也很重要。譬如：管线上过桥弯的搭接、立管干管的连接，设备的连接等等。

龙8CAD暖通直接提供了处理和连接功能，本文介绍CAD暖通多联机管线和设备的连接处理。

正文：

龙8CAD暖通——过桥弯

菜单：[多联机]→[管线处理] →[过桥弯]

功能：在管线上搭接过桥弯

命令行提示：选择需要生成过桥弯的管线:

过桥弯的桥洞高度根据跨越管和主管的管径决定，平面图下半圆直径由【系统设置】→【绘图设置】中的单线过桥弯平面图示意直径参数决定。

过桥弯布置有两种模式，根据选择的管线的相交情况进行区分：

1.所有选择的管线相交于一点或延长线相交于一点：

命令行提示：选择的管线在平面上交于一点，手动指定连接过桥弯的主管线。

选择需要连接过桥弯的主管线:选择需要搭接过桥弯的主管，在改主管上生成过桥弯；

2.所有选择的管线和延长线不相交于一点：

命令行提示：选择的管线在平面上不交于一点，自动判断选择的管线是否需要生成过桥弯。

软件会根据所有选择到的管线，判断与其相交的所有管线，是否有需要生成过桥弯的地方。判断依据为：有管线在三维上碰撞；碰撞的管线并不属于同一系统；碰撞位置并非该管线的起点或终点；满足以上条件时，会自动生成过桥弯。

龙8CAD暖通——立管连干管

菜单：[多联机]→[立管连干管]

功能：连接选择的立管和干管

命令行提示： 选择立管和干管:

选择完成后，会依次根据选择的立管，在选择的干管中查找距离最近的同一系统干管进行连接，特别的，当仅选择一根干管时，不考虑系统匹配问题。

龙8CAD暖通——设备连管

菜单：[多联机]→[设备连管]

功能：将图中所选范围的设备与干管自动连接

命令行提示：请选择多联机对象：

命令行提示：请选择分歧管方向点：

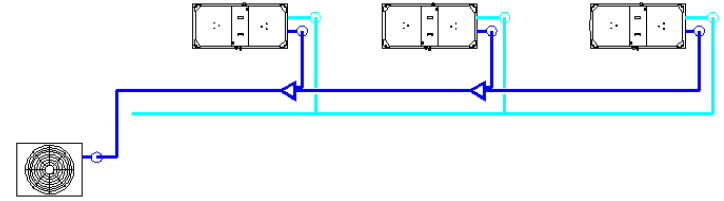

连接后的效果图如下：

说明：如果管线含有冷煤管，则在三通处自动生成分岐管。若无室外机，分岐管方向需要在选择管线时提示。
