概述：

使用龙8CAD来标注尺寸的时候，默认会标注上测量值，如果我们需要在测量值的基础上添加文字或公差，或者用其他数值替代测量值，应该如何修改？

正文：

如果想添加直径符号，应该如何操作？下面详细讲一下，如何根据龙8CAD，来进行操作的步骤和设置。

实际上非常简单， CAD标注的数值就是文字，用简单的编辑命令就可以修改，命令是DDEDIT，快捷键是ED。我们输入ED，单击标注的文字就可以弹出多行文字编辑器。在编辑器中，会直接显示标注数值，是否保留测量值，标注要采用什么格式，这些都由你决定了，如下图所示。

在龙8CAD中修改标注尺寸更加简单了，你只需要双击标注的文字，就会自动执行DDEDIT命令，无需输入命令就可以进行修改了。

如果你不需要输入特殊的文字格式，你也可以再属性框（CTRL+1）的“文字替代”栏中修改标注文字，如下图所示。

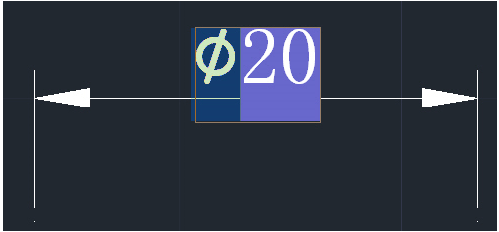

当在其他视图标注圆的直径的时会使用线性标注，但为了表示这是圆，通常会在前面手动加上直径符号。其实看过前面的相关问题的话，这个问题很好解决：用ED命令编辑文字（也可以直接双击标注值），在数值前输入%%C就可以得到下图所示效果：

需要注意的是，如果使用的字体不支持直径符号，在输入直径符号时CAD会自动找一个合适的字体替代，字体显示效果可能会跟数字不太一样，甚至有些低版本的CAD输入直径符号后会显示为问号。所以要注意一下使用字体。
