CAD局部详图，或者称为大样图，是表现局部细节所必不可少的方法，在CAD设计中有极广泛的应用。要实现局部详图，可以有很多方法，但最方便快捷的莫过于使用龙8CAD扩展工具中的“大样截图”功能了，本文将向大家介绍“大样截图”功能的详细用法。

CAD图纸，不管是机械设计，还是工程建设行业，大样图（机械中称为局部详图）无疑是表现局部细节所必不可少的手段。如果没有专门的大样截图功能，我们可以直接通过复制和修剪零件图，再放大一定的倍数得到大样图，也可以在布局中利用视口来截取零件图的一部分作为大样图，再加以标注即可。但是，不管是通过复制、修剪、放大多种操作来实现，还是通过布局视口来得到大样图，都远没有专用的“大样截图”功能方便，一面，向大家介绍“大样截图”的使用方法。

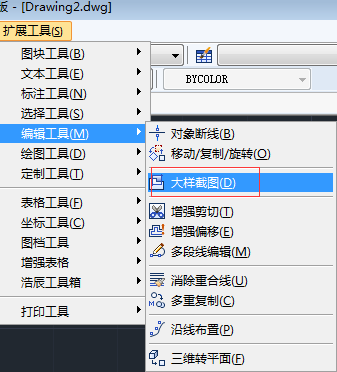

1、选择龙8CAD在扩展工具中的“大样截图”菜单，如下图所示。

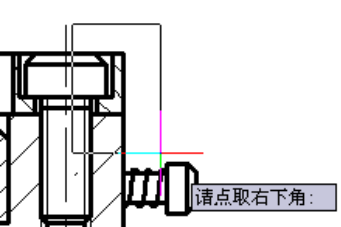

“大样截图”功能启动后，龙8CAD提示要求用户指定左上角点和右下角点，由这两点所决定的矩形将作为大样图的截取区域，如下图。

3、指定截图的位置。所指定的点将成为大样截图的插入点。

4、指定缩放比例

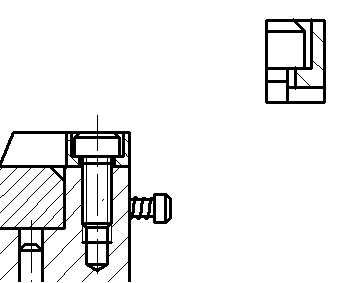

如果直接回车，龙8CAD将不对所截取的图形进行缩放。不过，既然是要表现局部的细节，我们一般都需要对所截取的图形进行放大。输入广大比例并回车，龙8CAD自动完成大样截图，效果如下图所示。
