人的精力是有限的，设计人员往往都希望把精力都放到设计上，但这不现实，良好的设计还要在图纸表现上。而图纸的处理是繁琐和耗精力的。龙8CAD暖通地暖设计为例，软件可以实现设计人员画图时候输入参数，繁琐的绘图交给软件来做。本文介绍把苦力交给软件，学习CAD暖通盘管绘制，欢迎下载使用。

地热盘管

菜  单： [地板采暖]→[地热盘管]

功  能：选取盘管形式，绘制任意间距规则图形的地板盘管

执行命令，对话框如图示：

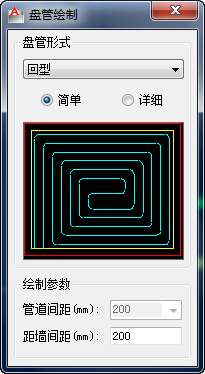

简单盘管的绘制：

用户可以在盘管形式中选择简单选项，在盘管形式下拉菜单中可以选择多种形式的盘管，有回型、中回型、水平梳型、垂直梳型、水平蛇型、垂直蛇型、单回转型、交叉型，共8种形式，图示为回型；在绘制参数中可以选取管道间距，以及距墙间距的实际数值，在右边下拉菜单中，系统列举了管道间距的推荐取值。

详细盘管的绘制：

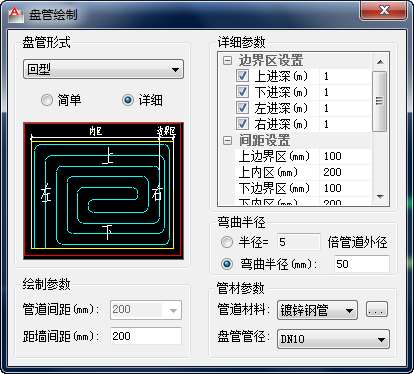

选择【详细】按扭：弹出详细布置的对话框，如下图示：

详细绘制相比简单绘制内容，多出了右侧部分选项，用户可以按照不同的盘管形式设置边界区进深值，均为实际距离；按照不同的分区，可设置各区内的管盘间距、盘管的弯曲半径；以及管材参数，用户可在管材或管径右方下拉菜单中可进行选取，也可通过旁边按扭进入管材管径管理器选取。

参数设置完面后，可以平面图中布置：

命令提示：指定旋转角度<0>：

命令提示：指定下一点或<放弃>指定另一个角点：

命令提示：盘管入口：

完成规则盘管绘制。
