暖通CAD智能水路设计离不开风机盘管的布置，龙8CAD暖通中智能水路模块提供了它的布置功能。图库内置了常用风机盘管品牌以及各个品牌的多种型号，方便设计人员就行调用。如何使用龙8暖通CAD进行风机盘管的选型和布置呢？正是本文要介绍的内容。本文介绍画图的智慧，暖通cad智能水路风机盘管的布置与选型。欢迎下载免费试用！

风机盘管布置

菜  单：[智能水路]→[风机盘管]→[风机盘管布置]

功  能：风机盘管选型布置

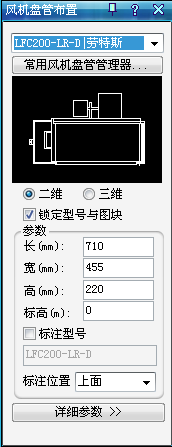

执行该命令后，弹出对话框，如图示：

1. 风机盘管型号下拉列表提供常用的型号，可通过下面的按钮连接到常用风机盘管管理器；

2. 风机盘管所对应图块的长宽高尺寸,读取自风机盘管设备库，用户可手动修改；

3. 标高参数，除非用户手动修改此数据，否则不变化；

4．锁定、解锁型号与图块，锁定情况下，型号的切换会引起图块的变化，且用户无法手动选择图块，解锁情况下，型号的切换不会引起图块的变化，且用户可以手动选择数据库中任意图块；

5．自动标注型号时，可以选择标注的文字的位置，标注文字大小取自系统设置/绘图设置/文字设置/中文出图字高。

6.点击详细参数命令，对话框如图示：

在布置风机盘管时，可以输入盘管的承担负荷。

点击提取按钮，可以将承担的负荷数据提取到界面上。

命令行提示：请选择房间编号:

9. 点击常用风机盘管管理器命令，对话框如图示：

说明：双击风机盘管列表项可以将当前选择的风机盘管加入常用风机盘管库。
