CAD暖通智能水路设计中，风机盘管布置好后要要进行风机盘管的连接定义，主要定义水管风管的连接位置，以便后续的设备连接。同样只有连接后才能进行水力计算直接提取图纸信息。

龙8CAD暖通软件的风机盘管库也是开放的，可编辑的。本文介绍每日一学，智能水路风机盘管的连接定义与风机库。欢迎下载免费试用！

风机盘管连接定义

菜  单：[智能水路]→[风机盘管]→[风机盘管连接定义]

功  能：在设备定义风管连接数据及水管连接点信息,便于风管及水管从设备上引出,和水管与设备的自动连接

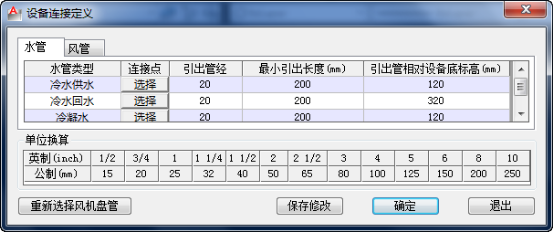

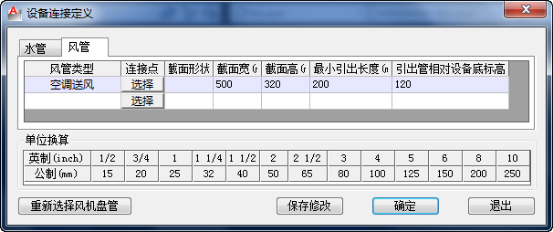

1．选择定义的图块,“设备连接定义”对话框中可设置风管连接位置，方向,尺寸及水管连接位置方向,管径等；

2．定义时,首先选择水管类型或风管类型,图中点取连接点和方向点,管道标高值(指管道或风管中心距设备底部的高度),默认管径或风管尺寸值,最小伸出长度值(图纸尺寸)；

风机盘管图库管理

菜  单：[智能水路]→[风机盘管]→[风机盘管图库管理]

功  能：风机盘管图库的数据管理

执行该命令后，弹出对话框，如图示：

说明：设备库显示所有风机盘管的详细参数和显示对应的图块，用户可以在此处进行数据添加或者修改等处理，也可以制作新图快。
