在CAD软件中，并不是在CAD图纸中设置好图形的线宽，打印的时候就会按照设置的线宽打印。很多时候是用打印样式表设置对象线宽出图的，具体的操作下面介绍一下。

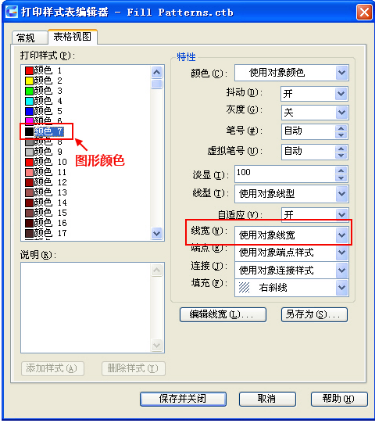

要想按图中设置的线宽打印，必须使用打印样式表（CTB或STB），并且在对应颜色或对应样式的输出的线宽设置中选择“使用实体”线宽，CTB文件设置如下图所示。

在打印样式表中线宽的默认值为“使用对象线宽”，在选用打印样式表后，就可以按给图形或图层设置的线宽进行打印了。

如果没有使用打印样式表，所有线都会按照默认的线宽打印。

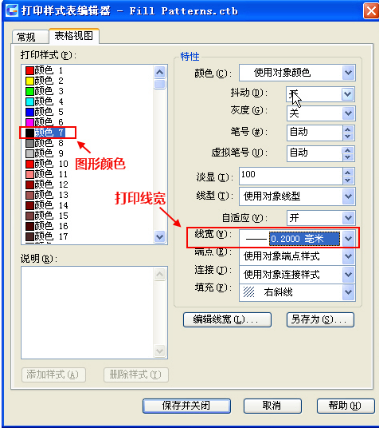

如果打印样式表被调整过，例如图形对应颜色或打印样式的输入线宽被设置成了固定值，例如0.2，那么你在图形中给对象或图层设置的线宽也会不起作用，如下图所示。

所以，出现类似情况，一个是看是否使用了打印样式表，然后再检查一下图形对应的输出线宽是否被设置成了固定值。欢迎下载免费试用！
