管线绘制好后，连接处需要有构件，龙8cad暖通管线绘制过程中可以自动生成构件，也可以手动布置构件。构件包含了变径、弯头、三通、四通等。有时候也需要对管线进行过桥处理。软件中过桥弯功能可以直接生成过桥弯。本文介绍撸起袖子加油干，暖通cad智能水路构件和过桥弯的使用。cad教程免费下载、免费cad软件下载，欢迎下载使用！

菜单：[智能水路]→[构件]

功能： 手动连接，手动替换或者任意布置水管构件，含变径、弯头，三通和四通等。

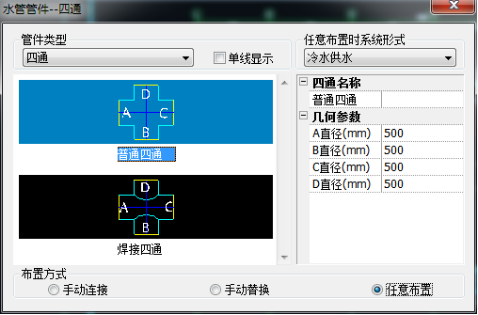

执行该命令后，弹出对话框，如图示：

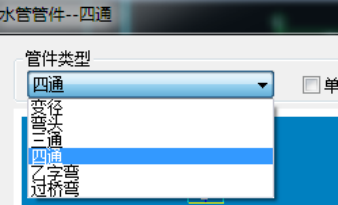

管件类型：下拉可以选择变径，弯头，三通，四通，乙字弯和过桥弯类型。

系统形式：把当前构件布置选定的系统上

布置方式：

手动连接：手动连接管线，生成构件

手动替换：手动替换，可以替换选中的构件

任意布置：任意位置布置构件

操作过程中，请注意命令行提示，根据提示进行操作。

过桥弯

菜单：[智能水路] ]→[管线处理]→[过桥弯]

功能：在管线上搭接过桥弯

命令行提示：选择需要生成过桥弯的管线:

过桥弯的桥洞高度根据跨越管和主管的管径决定，平面图下半圆直径由【系统设置】→【绘图设置】中的单线过桥弯平面图示意直径参数决定。

过桥弯布置有两种模式，根据选择的管线的相交情况进行区分：

所有选择的管线相交于一点或延长线相交于一点：

命令行提示：选择的管线在平面上交于一点，手动指定连接过桥弯的主管线。

选择需要连接过桥弯的主管线:

选择需要搭接过桥弯的主管，在改主管上生成过桥弯；

所有选择的管线和延长线不相交于一点：

命令行提示：选择的管线在平面上不交于一点，自动判断选择的管线是否需要生成过桥弯。

软件会根据所有选择到的管线，判断与其相交的所有管线，是否有需要生成过桥弯的地方。判断依据为：有管线在三维上碰撞；碰撞的管线并不属于同一系统；碰撞位置并非该管线的起点或终点；满足以上条件时，会自动生成过桥弯。http://www.tongxiaoxiao.com/
