龙8暖通CAD提供了直接处理功能。本文介绍赢在细节，暖通cad智能水路设计中管线的处理。cad制图软件教程、cad软件免费下载，欢迎下载使用！

菜单：[智能水路]→[管线处理] →[管线绕梁]

功能：用户在设计过程中管线遇到梁或柱时，可以将管线进行编辑绕过

命令行提示：选择第一点：

选取所需要处理的管线上的一点。

命令行提示：选择第二点：

选取和上面同一条管线上的另一绕过点。

命令行提示：输入绕梁管的标高<1m>:

输入绕过管线的标高。

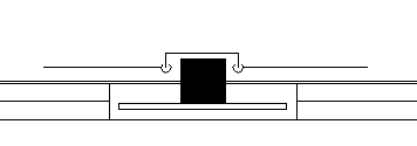

管线绕梁后效果图如下：

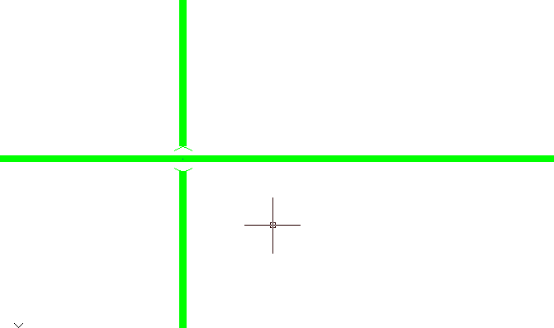

说明：在标高不同的选择点连接处，自动生成扣弯；

生成扣弯

菜单：[智能水路] →[管线处理]→[生成扣弯]

功能：根据所选择管线在平面上的交点，生成竖管扣弯

命令行提示：选择需要连接扣弯的管线:

框选完管线后，根据同类型管线在平面上的交点，搭接两根或多跟标高不同类型相同的管线，生成竖管扣弯。

扣弯的样式和平面图直径由【系统设置】→【绘图设置】中的相应参数决定。

管线合并

菜单：[智能水路]→[管线处理] →[打断合并]

功能：管线的打断和合并

命令行提示： 选择需要合并的第一根水管:

选择需要合并的第二根水管:

选择两根不同的水管后，如果两根水管系统和管径相同，且管材相同或者其中至少一根管材为空，则合并为一根水管，否则合并失败；http://www.tongxiaoxiao.com/
