标注是图纸设计中必不可少的部分。标注可以让施工人员一目了然的看到管线和设备的规格型号，施工的注意事项，使用的规范等等。龙8cad暖通软件也提供了易用的标注功能，可以直接提取图纸中对象的信息直接标出出来，而不用设计人员翻阅规范量取再标注。本文介绍在路上，暖通智能水路标注功能的使用。建筑cad、cad手机看图，欢迎下载使用！

管径标注

菜  单：[标注]→[管径标注]

功  能：标注图纸中各类型管线的管径。

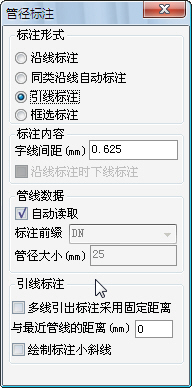

用户点击该命令调出管径标注的对话框。

管径标注提供四种标注方式：沿线标注、同类沿线自动标注、引线标注、框选标注，可根据需要在标注形式中进行选择。

[沿线标注]:点选单根管线后，显示管线管径，再次点击确定标注位置。

[同类沿线自动标注]:点选某类型管线后，自动搜索图纸中的同类管线并进行标注，提供手动选取和自动全选两种模式。

[引线标注]:通过指定直线来选择待标注的管线，并可以根据设置及鼠标位置实时显示标注样式。

[框选标注]:以框选的方式选择指定区域内的管线，默认标注在各管线的中心，也可以通过设置改变标注位置。

[字线间距]:控制标注文字和管线之间的距离。

[沿线标注时下线标注]:在沿线标注形式中，将管径标注到管线下方。

[自动读取]:选择管线后，自动读取管线中的标注前缀及管径大小。

[固定距离]:控制引线标注距离管线的距离

[绘制标注小斜线]:在引线标注形式中，显示小斜线。

立管标注

菜单： [标注]→[立管标注]

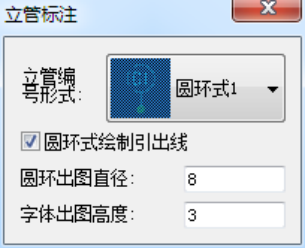

功能：可以对选择的立管进行编号标注

命令行提示： 选择需要标注的立管:

确定布置点或[全部(A)]<逐个>：

确定标注位置点时，可以在逐个确定和全部确定之间切换，全部确定时根据一个立管的标注相对位置计算其他立管的标注位置；

立管标注的尺寸参数和标注样式由【系统设置】→【绘图设置】中的相应参数决定。

删除标注

菜单： [标注]→[删除标注]

功能：删除指定标注或者指定管线的标注

命令行提示： 选择需要删除的标注或对应的实体:

用户可以选择需要删除的标注或者是标注所对应的的实体，确定选择后会删除选择的所有标注和选择的其他实体对应的所有标注。http://www.tongxiaoxiao.com/
