CAD里面图形窗口中显示的线宽是否与最终打印的线宽一致？对象线宽和多段线的宽度有什么不同？下面具体介绍一下。cad免费下载、cad手机看图，欢迎下载使用！

在状态栏有一个“线宽”显示开关，可以在图形窗口中显示线宽效果，但图形窗口中显示的线宽只是示意性质，并不是精确显示。

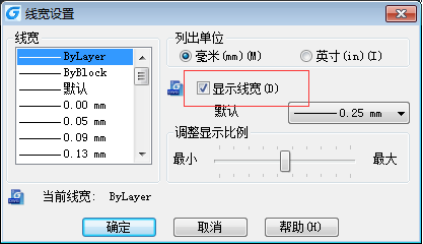

菜单位置，格式-线宽，如图设置里面：

由于图形尺寸不同，有的图纸在1:1的情况下只能打满A4纸张，有的图纸在1:1000的情况下还需要打印成A0加长的图纸，在视图中显示的线宽是无法准确表现最终打印时的线宽效果的。

在CAD图形窗口中显示的线宽都是示意性质的，只是让大家可以区分线的粗细，检查一下线宽的设置。在打印预览的时候显示的线宽是比较精确的，如果对线宽设置不放心的话，可以在打印预览的时候放大看一下。

对象线宽和多段线的宽度有什么不同？

而多段线的线宽是一个几何属性，与绘图比例、打印比例是有关系的。例如我们要将多段线打印成0.3mm,绘图比例是1:1，打印比例是1:100，那在绘制多段线的时候宽度就要设置成0.3X100=30
