在暖通CAD中进行dwg图纸的编辑是不可避免的，很少有一次性完美画好的图。随着思路的不断深入，方案的不断细化，已经画好的图纸需要进行编辑最终达到理想的方案状态。龙8暖通cad智能水路设计中提供了编辑功能。这些功能包含了管线、立管、和阀门的编辑。那么某种意义上讲改图的效率高才是真的工作效率高。免费cad软件下载、autocad教程下载，欢迎下载使用！

本文介绍改图为王，暖通智能水路管线和阀门编辑功能。

管线编辑

菜单：[智能水路]→[编辑]→[管线编辑]

功能：实现干管参数的编辑

命令行提示： 选择管线:

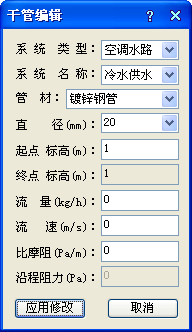

执行该命令后，弹出对话框，如图示：

对话框显示选择的管线的一些参数，用户可以修改这些参数，其中沿程阻力由比摩阻和管线长度计算所得，不允许修改，终点标高与起点标高一致，不允许修改；

如果同时选择了多根管线，则有可能导致部分参数有多种值，此时该参数值将显示为*多种*；

系统类型：可以修改选择的管线的系统类型，如：从空调水路改为多联机。当选择的管线并非同一系统类型时，该项不允许修改；

应用修改：将修改后的对话框参数应用到所选择管线中，如果参数对应值为*多种*时，将不应用该项参数修改；修改后如果联动开关打开，则会联动与修改管有直接连接关系的管线，根据需要生成或者删除竖管等操作；

立管编辑

菜单：[智能水路]→[编辑]→[立管编辑]

功能：实现立管参数的编辑

命令行提示：选择立管或扣弯:

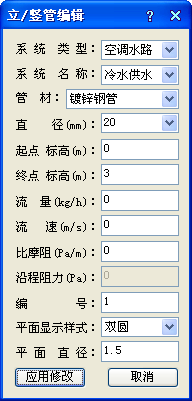

执行该命令后，弹出对话框，如图示：

对话框显示选择的管线的一些参数，用户可以修改这些参数，其中沿程阻力由比摩阻和管线长度计算所得，不允许修改；

如果同时选择了多根管线，则有可能导致部分参数有多种值，此时该参数值将显示为*多种*；

系统类型：可以修改选择的管线的系统类型，如：从空调水路改为多联机。当选择的管线并非同一系统类型时，该项不允许修改；

应用修改：将修改后的对话框参数应用到所选择管线中，如参数对应值为*多种*时，将不应用该项参数修改；

阀门编辑

菜单：[智能水路]→[编辑]→[阀门编辑]

功能：实现阀门参数的编辑

命令行提示：选择阀门:

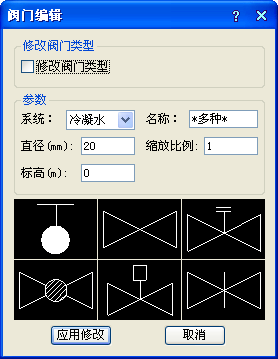

执行该命令后，弹出对话框，如图示：

对话框显示阀门的一些参数，用户可以修改这些参数；

如果同时选择了多个阀门，则有可能导致部分参数有多种值，此时该参数值将显示为*多种*；

修改阀门类型：勾选后，可以选择下方的散热器示意图，此时在应用修改后会将选择的阀门图块修改为对话框中选择的图框样式；不勾选则不会修改阀门图块的样式；

应用修改：将修改后的对话框参数应用到所选择阀门中，如参数对应值为*多种*时，将不应用该项参数修改；
