各种CAD设计中，最后的材料表一定是比较繁琐的工作。传统方式统计费时费力，还容易出错。统计好后一些比较谨慎的设计人员还要核对好几遍还是不放心。材料表对很多人来说怎一个累字了得。对于暖通智能水路的材料表也不例外，好在龙8cad暖通直接提供了材料表功能，可以直接从图中提取一定范围的设备自动生成材料表，也可以直接生成全图的材料表。本文介绍画图必学，如何使用暖通cad智能水路材料表。cad教程免费下载、cad制图教程，欢迎下载使用！

材料表统计

菜单：[智能水路]→[材料表]→[材料表统计]

功能：统计生成材料清单

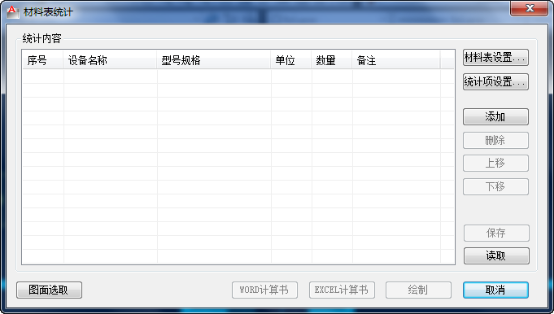

执行命令，弹出如下对话框：

材料表设置：

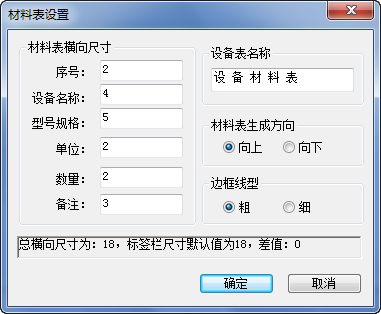

执行命令，弹出如下对话框：

用户可以设置材料表序号、设备名称、型号规格、单位、数量、备注、材料表名称、材料表生成方向、以及表格边框线型等，在状态栏显示材料的主要参数。

图面选取：

命令行提示：请选择需要统计的实体：

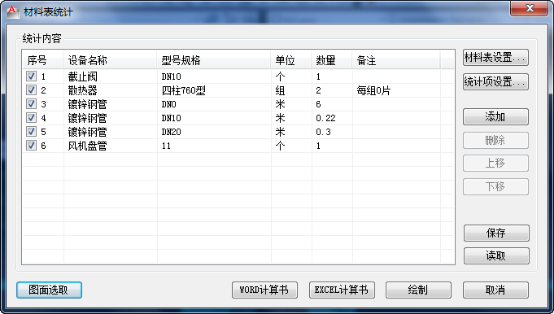

下图为示例图：

添加：添加序列号，可输入相关参数。

删除：删除当前选中内容。

上移或下移：编辑统计内容的排序。

保存：以工程形式将统计结果保存。

读取：读取已有材料表。

 WORD计算书：将统计内容以Word计算书的形式输出。

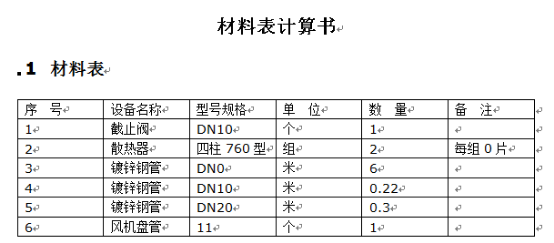

上面的统计结果输出如下：

 Excel计算书：将统计内容以Word计算书的形式输出。

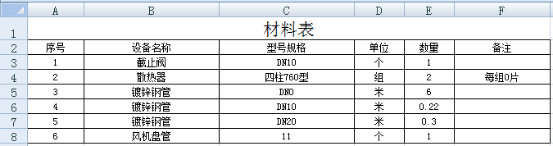

上面统计结果输出如下：

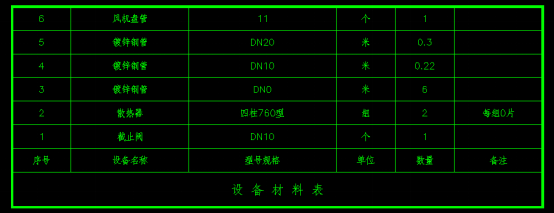

 绘制：只需要在图中给一表格插入点，可将统计结果直接生成到CAD图纸中：

 取消：退出统计器。
