给排水是一个完善建筑中。水、电、气三项重要的功能之一。水也分好多系统，有给水、有排水、有热水、回水、废水等等。不同的管线用户快速绘制CAD图纸时候，需要用不同的颜色、图层区分。龙8CAD给排水软件是适合做给排水设计的专业软件，琐碎的管线处理都是自动完成的。

设计人员只要选择合适的系统直接画图即可。本文介绍给排水人的信仰，如何使用CAD给排水室内设计立管和管线的绘制。

绘制管线

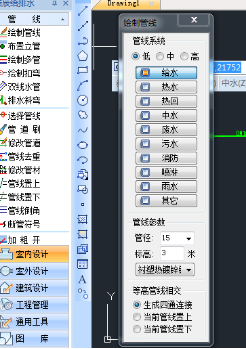

用户运行室内设计菜单中【管线】-【绘制管线】命令，弹出如图对话框：

用户可绘制不同管线系统,同时可对管线参数及管材进行设置。

用户在绘制过程中可对管线的管径、标高、管材随时进行设置,在绘制时当改变管线的标高,软件会在两管线之间自动增加扣弯,当勾选【生成四通连接】时,相交管线会按四通的形式连接。当勾选【当前管线置上】或者【当前管线置下】时，相交管线会按选择方式自动打断。

注：

（1）在绘制管线时,用户执行完某一管线的绘制命令后,直接切换管线系统，继续进行管线的布置,不需要重新执行“绘制管线“的命令。

（2）管线从立管引出和引到立管上，软件允许绘图有偏差。

（3）不同标高的管线绘制到原有管线上时，软件会自动插入扣弯。

布置立管

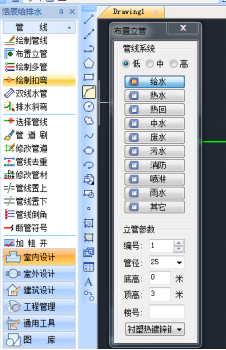

用户运行室内菜单中【管线】-【布置立管】命令，弹出如图对话框：

用户可绘制不同系统的立管,并对管线的参数、管材进行设置。用户选择要绘制的系统,在平面图中确定立管和编号的位置即可实现绘制立管。

注：

(1)在绘制过程中软件可自动递增编号。

(2)软件可对编号进行查漏补缺 。

(3)双击即可修改编号。

(4)编号位置可自主确定。

(5)立管编号内容可在设置帮助\设置\图形设置中进行修改。
