管线CAD图纸绘制好后，自动化绘制往往细节部分还需要调整一下。譬如排水斜弯的添加、修改管材、管线的选择、管线的去重、置上置下等操作。通过管线的编辑可以使得软件智能绘制的管线处理成符合要求的完美图。

本文介绍管线处理绝活，龙8CAD给排水室内部分管线处理技能学习。

排水斜弯

用户运行室内菜单中的【管线】-【排水斜弯】命令，可设置污废水管线的排水斜弯。

执行排水斜弯命令，该命令同时支持点选和框选，且仅对重力流(污水、废水、雨水)管道有效。软件会自动搜索管线所连接的立管，当管网只与一个立管相连时排水流向会沿管道流向立管方向，此时自动倒角。如果连接多个立管或者无立管状态，则根据命令行提示指定出流端即可确认水流方向。如果需要修改斜弯距离，可以输入S来修改。

用户执行命令，然后按照提示分别选择需要生成斜弯两段相交管线，软件会生成一段虚拟斜弯，由用户指定斜弯的方向后软件自动在选定位置插入斜弯。

选择管线

可以对某个系统的管线及立管进行批量选择。可以对某个系统进行仅选择立管或者仅选择横管、也可以选择立管+横管（三种模式任选其一）。

管道刷

可以将CAD的直线、多线段刷成自定义对象的管线，刷完的管线编辑方式、特性和使用龙8给排水软件绘制的管线一样。根据命令行提示首先选择使用龙8给排水软件绘制的管线，然后选择需要转换的直线或者多线段即可。同时可以利用命令行中的“辅助选择”功能来批量选择具体相同属性的对象。

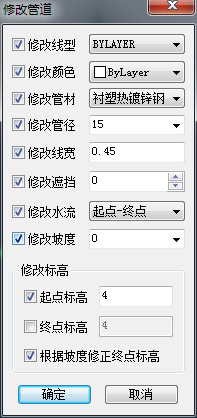

修改管道

执行“修改管道“命令，选择图面上的管线对象，弹出右侧对话框，将需要修改的属性前面的复选框选中，输入新的数值，点击确定即可完成对管线属性值得修改。

管线去重

检查并去掉重合的管线，执行管线去重命令，选择需要检查的管线，确定软件会自动将重合的管线删除。命令行中的“忽略标高”可以将标高不同但在图纸平面显示重合的管线也删除。

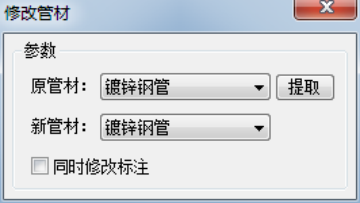

修改管材

统一修改图中某一管材的管线，变更为另一种管材，同时修改其标注。

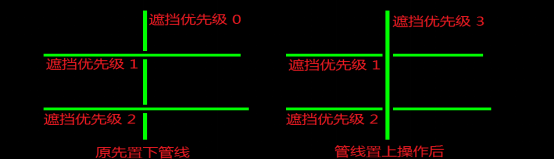

管线置上

用户运行室内菜单中的【管线】-【管线置上】命令，框选或点选线，其余相交的管线断开，用户可用该命令快速进行断线处理。

执行此命令可快速的进行断线处理，修改同标高下管线遮挡优先级别，使其置于其它管线之上/之下。对应标高不同的管线，软件会根据标高关系自动处理其遮挡关系，此时遮挡优先级不起作用。

管线置下

用户运行室内菜单中的【管线】-【管线置下】命令。

具体操作同【管线置上】。http://www.tongxiaoxiao.com/
