CAD绘图中，喷头布置好后是否能达到很好的设计消防效果往往需要计算，然后把得到的喷淋系统的管径标注在dwg图纸上。同时还要标注喷头之间的距离。由于喷淋系统往往会有很多的喷头，标注就是一项繁琐耗精力的工作。龙8cad 给排水中提供了多种的标注方式。本文介绍龙8cad给排水喷淋设计中的管径标注如此智能。

用户通过【消防】菜单中的【自动尺寸】、【手动尺寸】、【自动管径】命令可完成定位尺寸、喷淋管径的标注。

自动尺寸

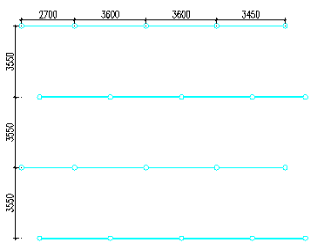

用户运行【消防】菜单中的【自动尺寸】命令，框选需要标注的喷淋头，便可实现喷淋头之间间距的标注，如图。

手动尺寸

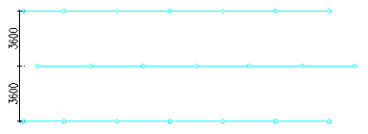

用户运行【消防】菜单中的【手动尺寸】命令，可标注不在同一条线上的多个喷头，如图。

注：在喷淋标注时，很可能会出现（如图）的情况，出现此种情况时，用户在选择喷淋时请不要框选，直接选取平行于Y轴的两个喷头后，再选择其它喷头，即可实现正常的标注。

自动管径

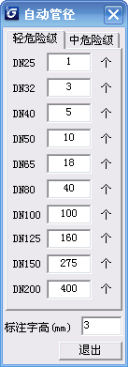

用户运行【消防】菜单中的【自动管径】命令，弹出如图对话框：

用户确定好危险等级及标注字高，点取喷淋干管靠近立管的一端,软件便会一次性标注这个系统所有管线的管径。(如图)

注：(1)喷头的标注值是按规范中喷淋管径的表格进行标注的，管径的标注值也可通过计算确定。（详见http://www.tongxiaoxiao.com）

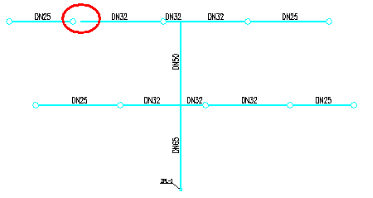

(2)软件允许不准确的绘图，例如断口等，同样可以标注。（如图）

（3）改变标注的数量，软件会自动记忆。初始值为规范中数值，大于100的管径初始取值的依据为老喷规合订本。（绿皮）

（4）自动管径还支持系统图，同样点击供水端。
