用CAD图层操作，我们经常会冻结关闭一些图层。但有时候会出现关掉dwg图纸的图层后，却还能看到此图层的一些物体。下面使用CAD平台软件来举个例子，说明这个问题产生的原因。

例如：画 “直线”做两组块

操作步骤如下：

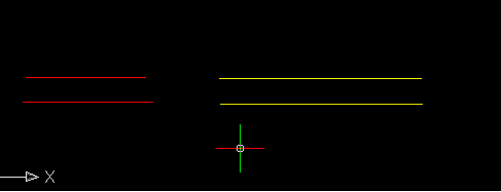

1画两组两条直线（共四条）

2.左边这组直线为CAD默认颜色（红）

右边这组直线为自定义颜色（黄），另外注意需要说明的是，为右边黄色组线建立一个新图层。

3.分别为两组线条写入块（W）命令

注意：虽然都成为块，但A组线条是无图层的块n1，而B组线条是带图层定义的块n2

4.定义块结后，记住所保存的位置，以便插入方便用

5.分别将两组图块插入到图纸界面

6.建立两个新层，然后将两组线条分别放到两个新建层当中

7.分别进行块冻结

8.你会发现，A项线条可以被冻结

B项线条不可以被冻结

因为我们平时所插入的块，大部分都是从别的地拷贝过来的

& n7 \4 b: Y% t9 c* Y0 S  O9 I: N而且也有大部分的CAD图块都是分层建立所以不能进行其整体关闭。

产生这个产生问题的关键在于你所用的块(可能是其他设计人员做图块)，本来就是在不同的图层上作出来的。因此当你在对某一图层作‘关闭’、‘冻结’等操作时图形上似乎显示出命令会无效。

解决问题的办法是：要自己找到这个图块的原始文件，打开该图，并将其改为都在同一图层上，再将原始图块文件另改名存放。重新打开你的图形，插入你新改好的图块，放在某一空白处，然后就用这个新图块，全面替换原图块。这时候你才可以用‘清理全图’(Purge)命令。清理掉不用的块。

3 N. J8 U7 m3 d# f& c( E  m  但实际很多如果无法找到原文件，只能麻烦的操作将你的图中被你怀疑的块，拷贝一个，把它放在图中某一空白处。重新做块注意图层问题，再用‘新块’图块作一次全局替换。这样就保证你的图中没有了旧的图块，这时你才可以用 Purge 命令。

方法看上去很麻烦，只有这样作才能真正解决问题。

即：做块的时候只能在一个层上做(最好是0层)，可以用不同的颜色，别用不同的层。 http://www.tongxiaoxiao.com
