龙8给排水cad中的箭头引注功能非常强大，该功能绘制带有箭头的引出标注，CAD文字可从线端标注也可从线上标注，引线可以多次转折，用于楼梯方向线、坡度等标注，提供共5种箭头样式和两行说明文字。本文介绍如何使用龙8给排水中的箭头引注标注。

箭头引注

菜单位置：[室内设计]à [符号标注] à [箭头引注]

功能描述：本命令绘制带有箭头的引出标注，文字可从线端标注也可从线上标注，引线可以多次转折，用于楼梯方向线、坡度等标注，提供共5种箭头样式和两行说明文字。

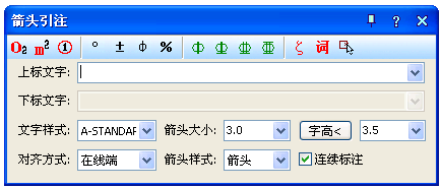

操作步骤：点取菜单命令后，对话框显示如下，在线端时仅输入一行文字。http://www.tongxiaoxiao.com

在对话框中输入引线端部或者引线上下要CAD标注的文字，可以从下拉列表选取命令保存的文字历史记录，也可以不输入文字只画箭头，对话框中还提供了更改箭头长度、样式的功能，箭头长度按最终图纸尺寸为准，以毫米为单位给出；箭头的可选样式有“箭头”、“半箭头”、“点”、“十字”、“无”共5种。

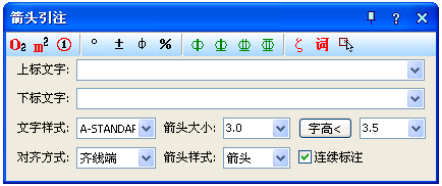

对话框中输入要注写的文字，设置好参数，按命令行提示取点标注：

箭头起点或 [点取图中曲线(P)/点取参考点(R)]<退出>:  点取箭头起始点

直段下一点或 [弧段(A)/回退(U)]<结束>:  画出引线(直线或弧线)，输入U退回上一步

直段下一点或 [弧段(A)/回退(U)]<结束>:  回车结束命令

双击箭头引注中的文字，即可进入在位编辑框修改文字。
