如何用CAD软件来进行绘制参数化孔图形？

2019-04-16 7670 机械CAD



long8-龙8(中国)唯一官方网站

在龙8CAD机械软件中调用【龙8机械（M）】→【构造工具（S）】→【参数化孔（C）】或输入“(command "GM_SPART_OUTN""孔.ini")”命令，就可以弹出如下图所示的对话框。

可以对GB/T5277-85,GB/T196-2003,GB/T7306.1 的三种孔国标图形进行CAD参数化绘制。下面以通孔举例说明绘制过程。

（1）选择零件

在CAD零件库结构树中选择欲出库的零件。

（2）选择参数和出库选项

在选择参数前可点取结构树区域右上角的区域锁定按钮，使其更换。或直接用鼠标双击该零件。显示出零件的全部参数信息。可以直接在单元格上面直接修改各参数，也可以点击“获取测量值”按钮，切换到绘图区域，进行点选获得参数值。

（3）绘制

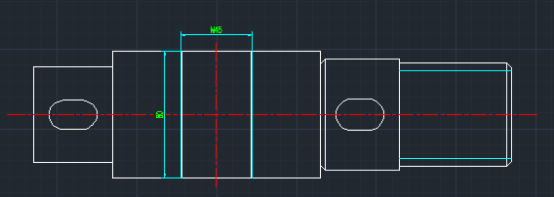

选择好出库各选项后，点击“绘制零件”，在绘制区域点取目标位置，或根据提示进行翻转旋转等操作后进行零件绘制。如下图所示。http://www.tongxiaoxiao.com/
